Einfach-Rollenketten MARATHON-ROSTFREI
Wartungsfreie - rostfreie Rollenketten
Durch den Einsatz einer leistungsfähigen Polymer-Gleitlagerbuchse (TRIGLEIT) können die rostfreien Ketten ohne Schmierung betrieben werden!
- hoch belastbares und reibungsarmes Polymer-Gleitlager (TRIGLEIT)
- alle anderen Kettenbauteile aus rostbeständigen Edelstählen
- maximale Kettengeschwindigkeit v = 2,5 m/s
- Einsatztemperatur 0oC bis + 60oC (höhere Temperaturen auf Anfrage)
- Kettenmaße nach DIN 8187, normale RF-Kettenräder einsetzbar
- keine Nachschmierung erforderlich (Kette schmierstofffrei)
- Nachschmierung mit Mineralölen möglich (keine Ester !)
- auch mit verlängerten Bolzen, Mitnehmer- und Winkellaschen und Sonderausführungen
- Angaben zur chemischen Beständigkeit auf Anfrage

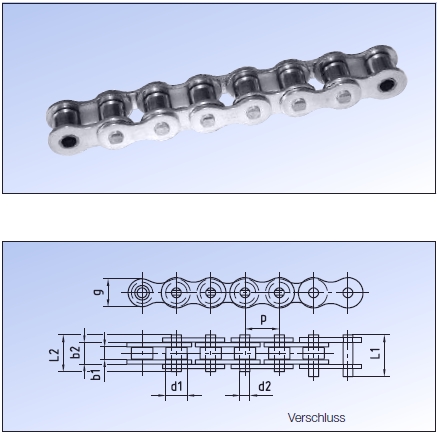

| Ketten Nr. |
Bez. |
Bez. handels- üblich |
Teilung p mm |
Innere Breite b1 mm min. |
Innenglied- breite b1 mm max. |
Rollen-Ø d1 mm max. |
Bolzen-Ø d2 max. |
Verschluß- bolzen l1 mm max. |
Laschen höhe g mm max. |
Bruch- kraft Fb N min. |
Gewicht kg/m |
CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ER240MA-RF | 08B-1 | 1/2x5/16" | 12,7 | 7,75 | 11,30 | 8,51 | 4,45 | 19,2 | 11,8 | 12000 | 0,70 | CAD |
| ER310MA-RF | 10B-1 | 5/8x3/8" | 15,875 | 9,525 | 13,28 | 10,16 | 5,09 | 22,7 | 15,0 | 14500 | 0,91 | CAD |
| ER400MA-RF | 12B-1 | 3/4x7/16" | 19,05 | 11,68 | 15,62 | 12,07 | 5,72 | 25,0 | 16,2 | 18500 | 1,16 | CAD |
| ER510MA-RF | 16B-1 | 1"x17mm | 25,4 | 17,02 | 25,40 | 15,88 | 8,28 | 40,9 | 23,4 | 40000 | 2,80 | CAD |
Rollenketten Verschlussglieder
DIN 8187 - wartungsfrei - rostfrei
| DIN 8187 | Teilung p x b1 |
Teilung p in mm |
Werkstoff | Ausführung | Außenglied | Innenglied | gekröpftes Innenglied |
gekröpftes Glied |
Feder- verschluss glied |
Splint- verschluss glied |
|---|---|---|---|---|---|---|---|---|---|---|
| 08 B-1 | 1/2 × 5/16" | 12,7 | Rostfrei | Einfach (ER) | 1A-ERV-240-MA | 1B-ERV-240-MA | 1C-ERV-240-MA | 1D-ERV-240-MA | 1E-ERV-240-MA | 1S-ERV-240-MA |
| 10 B-1 | 5/8 × 3/8" | 15,875 | Rostfrei | Einfach (ER) | 1A-ERV-310-MA | 1B-ERV-310-MA | 1C-ERV-310-MA | 1D-ERV-310-MA | 1E-ERV-310-MA | 1S-ERV-310-MA |
| 12 B-1 | 3/4 × 7/16" | 19,05 | Rostfrei | Einfach (ER) | 1A-ERV-400-MA | 1B-ERV-400-MA | 1C-ERV-400-MA | 1D-ERV-400-MA | 1E-ERV-400-MA | 1S-ERV-400-MA |
| 16 B-1 | 1" × 17 mm | 25,4 | Rostfrei | Einfach (ER) | 1A-ERV-510-MA | 1B-ERV-510-MA | 1C-ERV-510-MA | 1D-ERV-510-MA | 1E-ERV-510-MA | 1S-ERV-510-MA |
