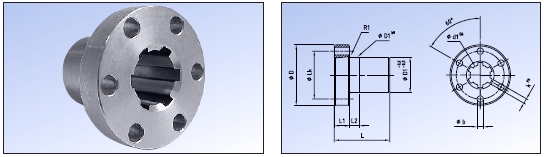

Einbaufertige Schiebehülse aus ESS

  • Einbaufertige Schiebehülsen mit Flansch und 6 Befestigungsbohrungen. Gute Gleiteigenschaften und "salzwasserbeständig". Diese Hülse kann mit KON-Adapter und KAR-Adapter ergänzt werden.
  • Werkstoff: Gbz 12, Werkstoff-Nr. 2.1052
Artikel Anzahl
Nuten
D D1 L L1 L2 Lk b d1 k kg CAD
DOWNLOAD
ESS-16 6 48 28 44 12 8 38 6 16 4 0,25 CAD
ESS-21 6 55 32 44 12 8 45 7 21 5 0,3 CAD
ESS-26 6 62 38 46 14 8 50 7 26 6 0,4 CAD
ESS-42 8 95 63 73 16 10 78 9 42 8 1,5 CAD
ESS-46 8 110 72 97 18 10 90 11 46 9 2,6 CAD

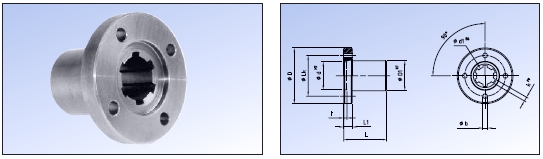

Einbaufertige Schiebehülse ES

  • Einbaufertige Schiebehülsen in brünierter Ausführung speziell geeignet für Einsatzfälle, wo nur gelegentlich axiale Verstellungen oder Verschiebungen auftreten. Die Bewegung soll möglichst nicht unter Last vorgenommen werden. Die Schiebehülse ist mit dem Klemmring axial fixierbar.
  • Werkstoff: C 45
Artikel Anzahl
Nuten
D D1 L L1 d t Lk b d1 k kg CAD
DOWNLOAD
ES-13 6 43 24 30 8 20 3 32 4,3 13 3,5 0,12 CAD
ES-16 6 52 28 35 9 26 3 38 5,3 16 4 0,2 CAD
ES-21 6 62 34 50 10 35 3,5 48 6,4 21 5 0,35 CAD
ES-26 6 70 42 60 10 40 3,5 56 6,4 26 6 0,5 CAD
ES-42 8 95 60 90 16 60 4 75 10,5 42 8 1,3 CAD
ES-46 8 99 65 100 16 65 4 80 10,5 46 9 1,5 CAD
