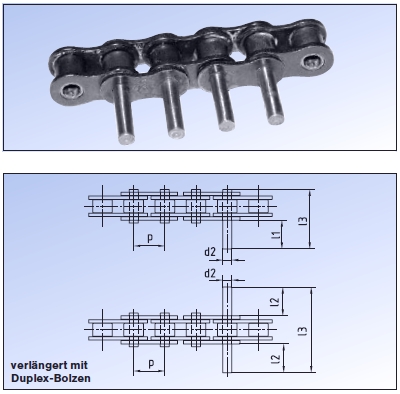

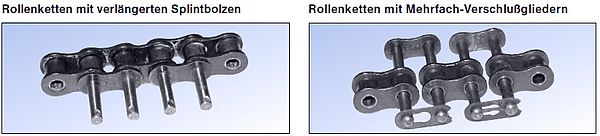

Einfach-Rollenketten mit verlängerten Duplex-Bolzen
| Artikel-Nr. | DIN-Nr. | Größe p x b1 |
Teilung p i mm |
Bolzen-Ø d2 max. |
Überst. l1max |
Überst. l2 max |
Gesamtl. l3 max |
einseitig beidseitig (Y) |
Bolzenabstand | CAD DOWNLOAD |
| ERVB1102-Y/Z | 06 B-1 | 3/8 × 7/32" | 9,525 | 3,28 | 12,2 | 6,6 | 23,8 | einseitig(I), beidseitig (II) | Frei wählbar | CAD |
| ERVB2402-Y/Z | 08 B-1 | 1/2 × 5/16" | 12,7 | 4,45 | 15,5 | 8,2 | 31 | einseitig(I), beidseitig (II) | Frei wählbar | CAD |
| ERVB3102-Y/Z | 10 B-1 | 5/8 × 3/8" | 15,875 | 5,08 | 18,5 | 9,8 | 36,2 | einseitig(I), beidseitig (II) | Frei wählbar | CAD |
| ERVB4002-Y/Z | 12 B-1 | 3/4 × 7/16" | 19,05 | 5,72 | 21,5 | 11,4 | 42,2 | einseitig(I), beidseitig (II) | Frei wählbar | CAD |
| ERVB5102-Y/Z | 16 B-1 | 1" × 17,02 mm | 25,4 | 8,28 | 34,5 | 18 | 68 | einseitig(I), beidseitig (II) | Frei wählbar | CAD |
| ERVB6002-Y/Z | 20 B-1 | 1 1/4 × 1/4" | 31,75 | 10,19 | 39,4 | 20,6 | 79 | einseitig(I), beidseitig (II) | Frei wählbar | CAD |
| ERVB7002-Y/Z | 24 B-1 | 1 1/2 × 1" | 38,1 | 14,63 | 50,4 | 26,2 | 101 | einseitig(I), beidseitig (II) | Frei wählbar | CAD |

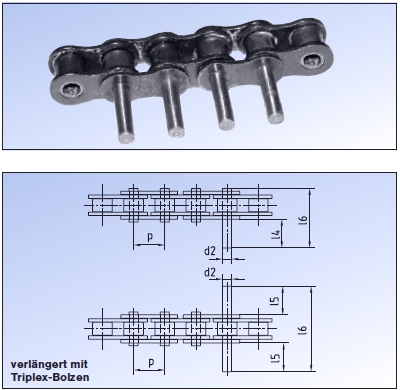

Einfach-Rollenketten mit verlängerten Triplex-Bolzen
nach DIN 8187 (auch nach DIN 8188 lieferbar)
Lieferung ist in beliebigen Abständen möglich.
| Artikel-Nr. | DIN-Nr. | Größe p x b1 |
Teilung p i mm |
Bolzen-Ø d2 max. |
Überst. l4max |
Überst. l5 max |
Gesamtl. l6 max |
einseitig beidseitig (Y) |
Bolzenabstand | CAD DOWNLOAD |
| ERVB1103-Y/Z | 06 B-1 | 3/8 x 7/32" | 9,525 | 3,28 | 22,4 | 11,7 | 34 | einseitig(I), beidseitig (II) | Frei wählbar | CAD |
| ERVB1103-Y/Z | 08 B-1 | 1/2 x 5/16" | 12,7 | 4,45 | 29,4 | 15,2 | 44,9 | einseitig(I), beidseitig (II) | Frei wählbar | CAD |
| ERVB3103-Y/Z | 10 B-1 | 5/8 x 3/8" | 15,875 | 5,08 | 35,1 | 18,1 | 52,8 | einseitig(I), beidseitig (II) | Frei wählbar | CAD |
| ERVB4003-Y/Z | 12 B-1 | 3/4 x 7/16" | 19,05 | 5,72 | 41 | 21,1 | 61,7 | einseitig(I), beidseitig (II) | Frei wählbar | CAD |
| ERVB5103-Y/Z | 16 B-1 | 1" x 17,02 mm | 25,4 | 8,28 | 66,4 | 34 | 99,9 | einseitig(I), beidseitig (II) | Frei wählbar | CAD |
| ERVB6003-Y/Z | 20 B-1 | 1 1/4 x 3/4" | 31,75 | 10,19 | 76,4 | 39,1 | 116 | einseitig(I), beidseitig (II) | Frei wählbar | CAD |
| ERVB7003-Y/Z | 24 B-1 | 1 1/2 x 1" | 38,1 | 14,63 | 99,4 | 50,7 | 150 | einseitig(I), beidseitig (II) | Frei wählbar | CAD |
