Rollenketten mit geraden Laschen (GL), mit POM-Clips und TPU-Auflage
Für die Beförderung besonders empfindlicher und leicht rutschender Güter bieten Kunststoff-Clips mit einer Auflage aus einem thermoplastischen Elastomer (TPU) mit einer Här-te von ca. 85 Shore A. Diese Clips erhöhen effektiv den Haftreibwert zwischen Transportgut und Clip und sichern so einen absolut rutschfreien Transport. Auf Kundenwunsch sind Härtegrade zwischen 50 Shore A und 90 Shore A möglich.
Technische Besonderheiten
- POM-Clip: steif, fest, schlagzäh
- TPU-Elastomerauflage: 85 Shore A (blau)
- nicht lösbare, formschlüssige Verbindung zwischen POM-Clip und TPU-Auflage
- Hoher Reibwert, gute Abriebfestigkeit
- Temperatur max. 80 °C
- Beständigkeit gegenüber Ölen und Fetten
- Gute Hydrolysebeständig
Vorteile im Einsatz
- Für Ketten 08 B-1, 12 B-1, 16 B-1 auch MARATHON und RF
- Basisclip aus Werkstoff POM, Auflage aus TPU (85 Shore A)
- Keine Beschädigung des Transportgutes

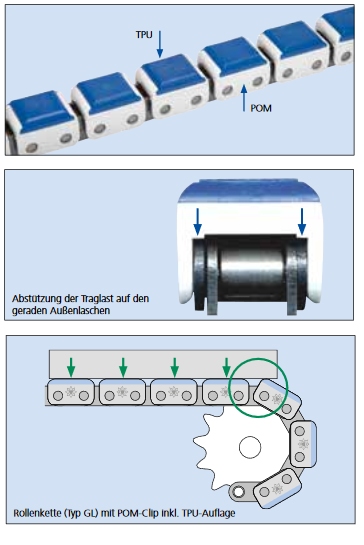

- Kein Anheben des Transportgutes in der Umlenkung (siehe Grafik)
- Hoher Haftreibwert zwischen Clip und Transportgut
- Hohe Tragfähigkeit des Clips
- Montage des Verbindungsgliedes mit Clip und ohne Feder

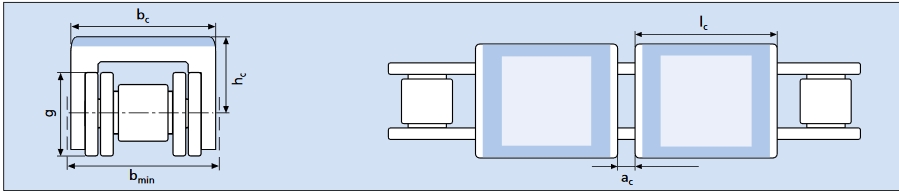

| Artikel-Nr. |
ISO-Nr | Laschenhöhe g mm |
ac mm |
bc mm |
b min mm |
hc mm |
lc mm |
Tragfähigkeit je Clip kg |
|---|---|---|---|---|---|---|---|---|
| ER 240 POMClip TPU | 08 B-1 | 11,5 | 3,4 | 19,7 | 22,0 | 13,0 | 21,9 | 70 |
| ER 400 POMClip TPU | 12 B-1 | 15,5 | 3,9 | 25,4 | 28,0 | 20,0 | 34,2 | 110 |
| ER 510 POMClip TPU | 16 B-1 | 21,0 | 5,1 | 40,5 | 45,0 | 21,5 | 45,7 | 140 |
