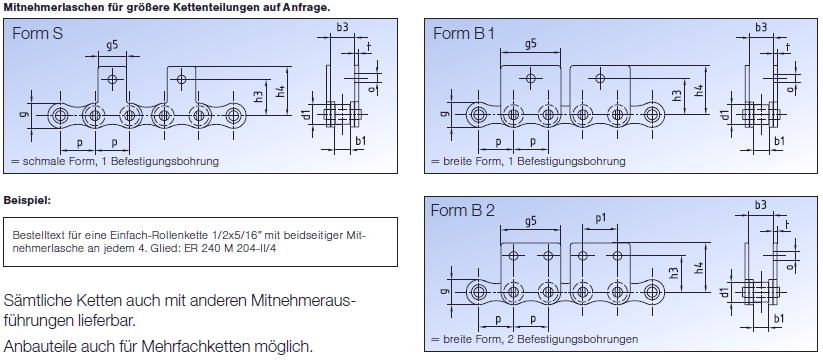

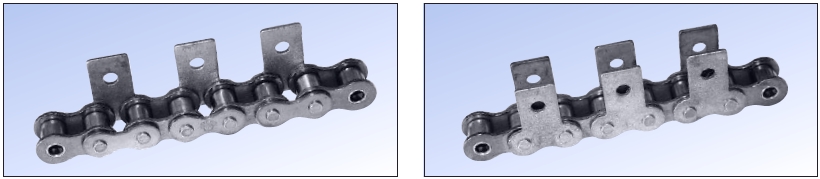

Einfach-Rollenketten mit Mitnehmerlaschen
| Ketten- Nr. |
DIN-Nr | Größe p x b1 |
Teilung | Mitnehmer | Form | b1 min. |
b3 min. |
Rollen-Ø d1 mm max. |
g5 | o | h3 | h4 | t | CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 110 | 06B-1 | 3/8 × 7/32" | 9,525 | M100 | S | 5,72 | 8,66 | 6,35 | 8 | 3 | 10 | 14,5 | 1,3 | CAD |
| 240 | 08B-1 | 1/2 × 5/16" | 12,7 | M204 | S | 7,75 | 11,43 | 8,51 | 13 | 4,2 | 14,2 | 19,8 | 1,6 | CAD |
| 310 | 10B-1 | 5/8 × 3/8" | 15,875 | M301 | S | 9,65 | 13,41 | 10,16 | 15 | 5,3 | 17 | 26,8 | 1,6 | CAD |
| 310 | 10B-1 | 5/8 × 3/8" | 15,875 | M302 | S | 9,65 | 13,41 | 10,16 | 24 | 5,2 | 16,3 | 24,3 | 1,6 | CAD |
| 400 | 12B-1 | 3/4 × 7/16" | 19,05 | M401 | S | 11,68 | 15,75 | 12,07 | 18 | 6 | 18,2 | 26 | 1,8 | CAD |
| 400 | 12B-1 | 3/4 × 7/16" | 19,05 | M402 | S | 11,68 | 15,75 | 12,07 | 28 | 6,2 | 19,1 | 29,1 | 1,8 | CAD |
| 510 | 16B-1 | 1" × 17,02mm | 25,4 | M501 | S | 17,02 | 25,6 | 15,88 | 24 | 9 | 27,2 | 40 | 3,1 | CAD |
| 510 | 16B-1 | 1" × 17,02mm | 25,4 | M502 | S | 17,02 | 25,6 | 15,88 | 36 | 8,2 | 24,6 | 36,6 | 3 | CAD |
| 510 | 16B-1 | 1" × 17,02mm | 25,4 | M503 | S | 17,02 | 25,6 | 15,88 | 24 | 9 | 31,1 | 40 | 3,1 | CAD |
| 110 | 06B-1 | 3/8 × 7/32" | 9,525 | M100B | B1 | 5,72 | 8,66 | 6,35 | 17,7 | 3,2 | 10,2 | 14,5 | 1,3 | CAD |
| 240 | 08B-1 | 1/2 × 5/16" | 12,7 | M204B | B1 | 7,75 | 11,43 | 8,51 | 23,4 | 4,2 | 17 | 23 | 1,6 | CAD |
| 310 | 10B-1 | 5/8 × 3/8" | 15,875 | M301B | B1 | 9,65 | 13,41 | 10,16 | 29 | 5,3 | 16,3 | 25,8 | 1,6 | CAD |
| 400 | 12B-1 | 3/4 × 7/16" | 19,05 | M401B | B1 | 11,68 | 15,75 | 12,07 | 33,2 | 6 | 18,3 | 29 | 1,8 | CAD |
| 510 | 16B-1 | 1" × 17,02mm | 25,4 | M501B | B1 | 17,02 | 25,6 | 15,88 | 45,7 | 8,4 | 27,2 | 40 | 3,1 | CAD |
| 110 | 06B-1 | 3/8 × 7/32" | 9,525 | M1002 | B2 | 5,72 | 8,66 | 6,35 | 17,7 | 3,2 | 10,2 | 14,5 | 1,3 | CAD |
| 240 | 08B-1 | 1/2 × 5/16" | 12,7 | M2032 | B2 | 7,75 | 11,43 | 8,51 | 24,3 | 4,2 | 17 | 23 | 1,6 | CAD |
| 310 | 10B-1 | 5/8 × 3/8" | 15,875 | M3012 | B2 | 9,65 | 13,41 | 10,16 | 29 | 5,3 | 16,3 | 25,8 | 1,6 | CAD |
| 400 | 12B-1 | 3/4 × 7/16" | 19,05 | M4012 | B2 | 11,68 | 15,75 | 12,07 | 33,2 | 6 | 18,3 | 29 | 1,8 | CAD |
| 510 | 16B-1 | 1" × 17,02mm | 25,4 | M5012 | B2 | 17,02 | 25,6 | 15,88 | 45,7 | 8,4 | 27,2 | 40 | 3,1 | CAD |
Rollenketten Verschlussglieder
DIN 8187 - Mitnehmerlaschen
| DIN 8187 | Teilung p x b1 |
Teilung p in mm |
Ausführung | Bezeichnung | Form | einseitig als Festlasche |
beidseitig |
|---|---|---|---|---|---|---|---|
| 06 B-1 | 3/8 × 7/32" | 9,525 | Einfach (ER) | M100 | S | 1E-110M100I | 1E-110M100II |
| 08 B-1 | 1/2 × 5/16" | 12,7 | Einfach (ER) | M204 | S | 1E-240M204I | 1E-240M204II |
| 10 B-1 | 5/8 × 3/8" | 15,875 | Einfach (ER) | M301 | S | 1E-310M301I | 1E-310M301II |
| 10 B-1 | 5/8 × 3/8" | 15,875 | Einfach (ER) | M302 | S | 1E-310M302I | 1E-310M302II |
| 12 B-1 | 3/4 × 7/16" | 19,05 | Einfach (ER) | M401 | S | 1E-400M401I | 1E-400M401II |
| 12 B-1 | 3/4 × 7/16" | 19,05 | Einfach (ER) | M402 | S | 1E-400M402I | 1E-400M402II |
| 16 B-1 | 1" × 17,02 mm | 25,4 | Einfach (ER) | M501 | S | 1E-510M501I | 1E-510M501II |
| 16 B-1 | 1" × 17,02 mm | 25,4 | Einfach (ER) | M502 | S | 1E-510M502I | 1E-510M502II |
| 16 B-1 | 1" × 17,02 mm | 25,4 | Einfach (ER) | M503 | S | 1E-510M503I | 1E-510M503II |
| 06 B-1 | 3/8 × 7/32" | 9,525 | Einfach (ER) | M100B | B1 | 1E-110M100BI | 1E-110M100BII |
| 08 B-1 | 1/2 × 5/16" | 12,7 | Einfach (ER) | M204B | B1 | 1E-240M204BI | 1E-240M204BII |
| 10 B-1 | 5/8 × 3/8" | 15,875 | Einfach (ER) | M301B | B1 | 1E-310M301BI | 1E-310M301BII |
| 12 B-1 | 3/4 × 7/16" | 19,05 | Einfach (ER) | M401B | B1 | 1E-400M401BI | 1E-400M401BII |
| 16 B-1 | 1" × 17,02 mm | 25,4 | Einfach (ER) | M501B | B1 | 1E-510M501BI | 1E-510M501BII |
| 06 B-1 | 3/8 × 7/32" | 9,525 | Einfach (ER) | M1102 | B2 | 1E-110M1102I | 1E-110M1102II |
| 08 B-1 | 1/2 × 5/16" | 12,7 | Einfach (ER) | M2032 | B2 | 1E-240M2032I | 1E-240M2032II |
| 10 B-1 | 5/8 × 3/8" | 15,875 | Einfach (ER) | M3012 | B2 | 1E-310M3012I | 1E-310M3012II |
| 12 B-1 | 3/4 × 7/16" | 19,05 | Einfach (ER) | M4012 | B2 | 1E-400M4012I | 1E-400M4012II |
| 16 B-1 | 1" × 17,02 mm | 25,4 | Einfach (ER) | M5012 | B2 | 1E-510M5012I | 1E-510M5012II |
