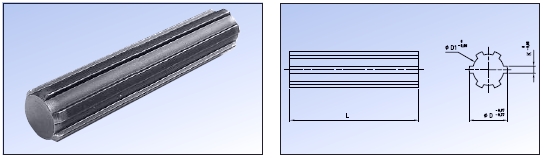

Keilwellen KW

  • Keilwelle in Anlehnung an DIN 5463 innenzentriert kaltgezogen
  • Werkstoff: CK 45
  • Fertigungslänge: ca. 3000mm
Artikel Nutenzahl D D1 K kg CAD
DOWNLOAD
KW-13 6 16 13 3,5 1,2 CAD
KW-16 6 20 16 4 1,9 CAD
KW-21 6 25 21 5 2,1 CAD
KW-26 6 32 26 6 5 CAD
KW-42 8 48 42 8 12,3 CAD
KW-46 8 54 46 9 15,3 CAD

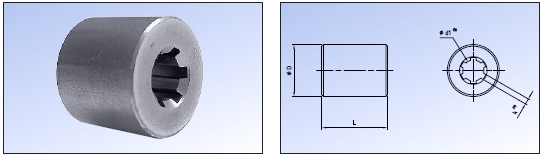

Schiebehülsen Rohling SR

  • Diese Schiebehülsen können im Lieferzustand eingebaut oder als Rohling zur Weiterbearbeitung verwendet werden.
  • Werkstoff: 9 SMn 28 K
Artikel Nutenzahl D L d1 k kg CAD
DOWNLOAD
SR-13 6 32 26 13 3,5 0,15 CAD
SR-16 6 40 35 16 4 0,27 CAD
SR-21 6 45 43 21 5 0,4 CAD
SR-26 6 60 59 26 6 1 CAD
SR-42 8 90 71 42 8 2,65 CAD
SR-46 8 90 95 46 9 3,25 CAD

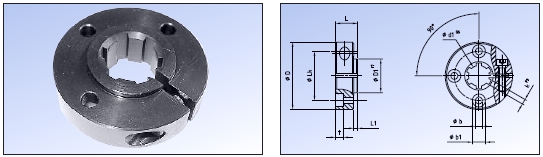

Einbaufertiger Klemmring EK

  • Dieses universell einsetzbare Übertragungselement kann direkt an das zu verstellende Maschinenteil, z.B. Kettenrad, Riemenscheibe, usw. angeschraubt werden. Zusammen mit der einbaufertigen Schiebehülse ES ist der Klemmring als Einheit leicht festklemmbar oder kann bedingt als spielfreies Führungselement eingesetzt werden.
  • Werkstoff: CK 45, Oberfläche brüniert
Artikel Nutenzahl D D1 L L1 Lk b b1 t d1 k kg CAD
DOWNLOAD
EK-13 6 43 20 14 2 32 4,3 8 5 13 3,5 0,1 CAD
EK-16 6 52 26 16 2 38 5,3 10 6 16 4 0,18 CAD
EK-21 6 62 35 17 2 48 6,4 11 7 21 5 0,26 CAD
EK-26 6 70 40 18 3 56 6,4 11 7 26 6 0,35 CAD
EK-42 8 95 60 25 3 75 10,5 18 11 42 8 0,85 CAD
EK-46 8 99 65 27 3 80 10,5 18 11 46 9 0,95 CAD
