Rollenketten mit geraden Laschen (GL), mit POM-Clips
Diese Clips eignen sich für die Montage auf Rollenketten des Typs GL und verhindern den direkten Kontakt zwischen Kette und Transportgut, darüber hinaus vergrößern sie die Kontaktfläche und sorgen so für eine besonders sichere Beförderung. Die speziell entwickelte Gestaltung der Kunststoff-Clips verhindert zudem ein mögliches Aufkippen in den Umlenkungen der Kettenförderer. Der Einsatz unvernieteter Rollen-ketten verstärkt die Fixierung der Clips und gewährleistet so zusätzliche Sicherheit.
Technische Besonderheiten
- Sehr steifer und fester Thermoplast
- Schlagzäh
- Verschleißfest
- Reibwert gegen Stahl µ = 0,15 ... 0,3
- Max. Temperatur (dauernd) 80ºC
- Kontakt mit Lebensmitteln zulässig
- Alkalibeständig
- Heißwasserfest
- Angriff bei starken Säuren (pH < 4)
- Unlöslich gegenüber allen gebräuchlichen Lösungsmitteln, Treibstoff und Mineralöl
- Kaum quellbar
Vorteile im Einsatz
- Für Einfach- und Duplex-Ketten
- Keine Beschädigung des Transportgutes
- Verschleißfester POM-Werkstoff

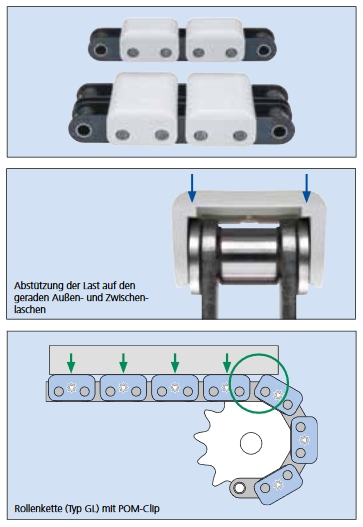

- Kein Anheben des Transportgutes in der Umlenkung (siehe Grafik)
- Hohe Tragfähigkeit
- Schwarze Clips zur Kennzeichnung des Verbindungsgliedes
(Montage des Feder-Verbindungsgliedes mit Clip und ohne Feder)

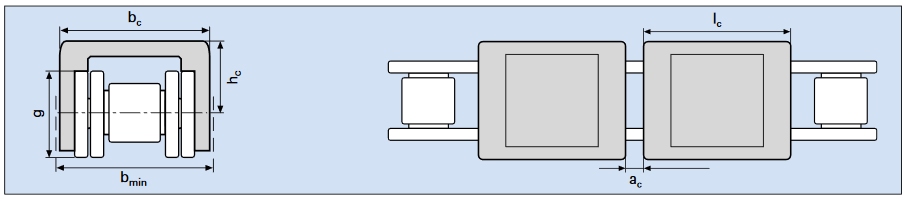

| Artikel-Nr. |
ISO-Nr | Laschenhöhe g mm |
ac mm |
bc mm |
b min mm |
hc mm |
lc mm |
Tragfähigkeit je Clip kg |
|---|---|---|---|---|---|---|---|---|
| ER 240 POMClip | 08 B-1 | 11,5 | 3,50 | 19,7 | 22,0 | 9,3 | 21,9 | 70 |
| ZR 240 POMClip | 08 B-2 | 11,5 | 3,50 | 33,7 | 36,0 | 9,3 | 21,9 | 140 |
| ER 310 POMClip | 10 B-1 | 14,2 | 1,55 | 22,6 | 25,0 | 12,5 | 30,2 | 90 |
| ZR 310 POMClip | 10 B-2 | 14,2 | 1,55 | 39,3 | 42,0 | 12,5 | 30,2 | 180 |
| ER 400 POMClip | 12 B-1 | 15,5 | 3,90 | 25,4 | 28,0 | 13,2 | 34,2 | 110 |
| ZR 400 POMClip | 12 B-2 | 15,5 | 3,90 | 45,3 | 48,0 | 13,2 | 34,2 | 220 |
| ER 510 POMClip | 16 B-1 | 21,0 | 5,10 | 40,5 | 45,0 | 18,5 | 45,7 | 140 |
| ER 600 POMClip | 20 B-1 | 26,5 | 10,40 | 47,0 | 50,0 | 23,2 | 53,4 | 180 |
