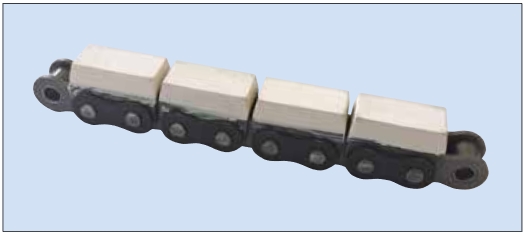

Rollenketten mit aufvulkanisierten Elastomer-Profil

Technische Besonderheiten
-  Gummiprofil Werkstoff NBR. Härte 80 Shore A
-  Temperaturbereich – 30 °C bis +100°C
-  Auch als Duplex-Kette lieferbar
-  Weitere Profile auf Anfrage

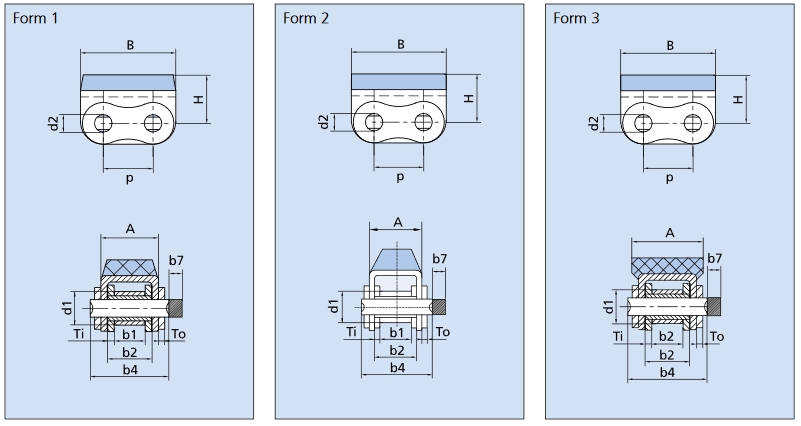

Artikel-Nr.
Kettentyp Form Teilung
p
mm
Lichte Weite
b1 min
mm
Rollen-
durchm.
d1 max
mm
Bolzen-
durchm.
d2 max
mm
Bolzen-
länge
b4 max
mm
Max. zusätzli.
Länge für
Verschlußglieder
b7 max
mm
Innenglied-
breite
b2 max
mm
Laschen-
dicke
Ti/To
mm
A
mm
B
mm
H
mm
Min. Bruch-
kraft
FU
kN
Gewicht
pro Meter
q
kg/m
Gelenk-
fläche
f
cm²
ER 240 iGUM 08B-1 G1 1 12,7 7,75 8,51 4,45 20 3,9 11,3 1,60 /1,60 14,6 24,2 12,3 17,8 1,19 0,5
ER 240/1 iGUM 08B-1 G3 3 12,7 7,75 8,51 4,45 20 3 11,3 1,60 /1,60 18 24,2 12,3 18 1,35 0,5
ER 310 iGUM 10B-1 G2 2 15,875 9,65 10,16 5,08 23,2 4,1 13,28 1,70 /1,70 16,8 30 17 22,2 1,62 0,67
ER 400 iGUM 12B-1 G1 1 19,05 11,68 12,07 5,72 26,5 4,6 15,62 1,85 /1,85 19,6 36 21 28,9 2,01 0,89
ER 510 iGUM 16B-1 G2 2 25,4 17,02 15,88 8,28 39,2 5,4 25,45 4,15/3,10 29,1 49 21,4 60 3,83 2,11
ER 510/1 iGUM 16B-1 G3 3 25,4 17,02 15,88 8,28 39,7 5,4 25,45 4,15/3,10 29,1 49 21,4 60 3,83 2,11
ER 505 iGUM 80-1 G1 1 25,4 15,75 15,88 7,94 38 5,4 22,6 3,10/3,10 27,5 46 21,4 55,6 3,97 1,79
ER 600 iGUM 20B-1 G1 1 31,75 19,56 19,05 10,19 48,5 6,1 29,01 4,50/3,50 36,3 58 27 95 6,19 2,96
ER 700 iGUM 24B-1 G2 2 38,1 25,4 25,4 14,63 61,6 6,6 37,92 6,00/4,80 47 72,6 34 160 11,25 5,55
