Kettenräder SB

DIN 8187/ ISO 606 Teilung 3/4" x 7/16" 19,05 x 11,68 mm Rolle 12,07mm,12B-1

^{Kettenräder mit induktiv gehärteten Zähnen (HRC 50)}
^{Mit Fertigbohrung H7, Rauhtiefe 1,6}
^{Nut nach DIN 6885/1, auf Zahnspitze, Nutbreite H9}
^{Zwei Gewinde, einmal auf Nut, einmal um 90° versetzt}

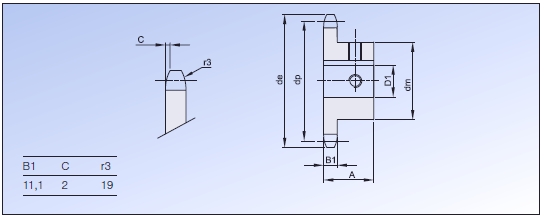

Artikel	Zähne- zahl Z	de	dp	dm	D1 (H7)	A	K (H9)	T2	Gewinde M	CAD DOWNLOAD
321400010SB20	10	69,8	61,64	42	20	30	6	2,8	5	CAD
321400010SB25	10	69,8	61,64	42	25	30	8	3,3	6	CAD
321400011SB20	11	75,8	67,61	46	20	35	6	2,8	5	CAD
321400011SB25	11	75,8	67,61	46	25	35	8	3,3	6	CAD
321400012SB20	12	81,8	73,6	52	20	35	6	2,8	5	CAD
321400012SB22	12	81,8	73,6	52	22	35	6	2,8	5	CAD
321400012SB24	12	81,8	73,6	52	24	35	8	3,3	6	CAD
321400012SB25	12	81,8	73,6	52	25	35	8	3,3	6	CAD
321400012SB28	12	81,8	73,6	52	28	35	8	3,3	6	CAD
321400012SB30	12	81,8	73,6	52	30	35	8	3,3	6	CAD
321400013SB20	13	87,1	79,6	58	20	35	6	2,8	5	CAD
321400013SB22	13	87,1	79,6	58	22	35	6	2,8	5	CAD
321400013SB24	13	87,1	79,6	58	24	35	8	3,3	6	CAD
321400013SB25	13	87,1	79,6	58	25	35	8	3,3	6	CAD
321400013SB28	13	87,1	79,6	58	28	35	8	3,3	6	CAD
321400013SB30	13	87,1	79,6	58	30	35	8	3,3	6	CAD
321400013SB32	13	87,1	79,6	58	32	35	10	3,3	8	CAD
321400013SB35	13	87,1	79,6	58	35	35	10	3,3	8	CAD
321400014SB20	14	93,8	85,61	64	20	35	6	2,8	5	CAD
321400014SB22	14	93,8	85,61	64	22	35	6	2,8	5	CAD
321400014SB24	14	93,8	85,61	64	24	35	8	3,3	6	CAD
321400014SB25	14	93,8	85,61	64	25	35	8	3,3	6	CAD
321400014SB28	14	93,8	85,61	64	28	35	8	3,3	6	CAD
321400014SB30	14	93,8	85,61	64	30	35	8	3,3	6	CAD
321400014SB32	14	93,8	85,61	64	32	35	10	3,3	8	CAD
321400014SB35	14	93,8	85,61	64	35	35	10	3,3	8	CAD
321400015SB20	15	99,2	91,63	70	20	35	6	2,8	5	CAD
321400015SB22	15	99,2	91,63	70	22	35	6	2,8	5	CAD
321400015SB24	15	99,2	91,63	70	24	35	8	3,3	6	CAD
321400015SB25	15	99,2	91,63	70	25	35	8	3,3	6	CAD
321400015SB28	15	99,2	91,63	70	28	35	8	3,3	6	CAD
321400015SB30	15	99,2	91,63	70	30	35	8	3,3	6	CAD
321400015SB32	15	99,2	91,63	70	32	35	10	3,3	8	CAD
321400015SB35	15	99,2	91,63	70	35	35	10	3,3	8	CAD
321400015SB38	15	99,2	91,63	70	38	35	10	3,3	8	CAD
321400015SB40	15	99,2	91,63	70	40	35	12	3,3	10	CAD
321400016SB20	16	105,5	97,65	75	20	35	6	2,8	5	CAD
321400016SB22	16	105,5	97,65	75	22	35	6	2,8	5	CAD
321400016SB24	16	105,5	97,65	70	24	35	8	3,3	6	CAD
321400016SB25	16	105,5	97,65	75	25	35	8	3,3	6	CAD
321400016SB28	16	105,5	97,65	75	28	35	8	3,3	6	CAD
321400016SB30	16	105,5	97,65	75	30	35	8	3,3	6	CAD
321400016SB32	16	105,5	97,65	75	32	35	10	3,3	8	CAD
321400016SB35	16	105,5	97,65	75	35	35	10	3,3	8	CAD
321400016SB38	16	105,5	97,65	75	38	35	10	3,3	8	CAD
321400016SB40	16	105,5	97,65	75	40	35	12	3,3	10	CAD
321400017SB22	17	111,2	103,67	80	22	35	6	2,8	5	CAD
321400017SB25	17	111,2	103,67	80	25	35	8	3,3	6	CAD
321400017SB28	17	111,2	103,67	80	28	35	8	3,3	6	CAD
321400017SB30	17	111,2	103,67	80	30	35	8	3,3	6	CAD
321400017SB32	17	111,2	103,67	80	32	35	10	3,3	8	CAD
321400017SB35	17	111,2	103,67	80	35	35	10	3,3	8	CAD
321400017SB38	17	111,2	103,67	80	38	35	10	3,3	8	CAD
321400017SB40	17	111,2	103,67	80	40	35	12	3,3	10	CAD
321400018SB22	18	118	109,71	80	22	35	6	2,8	5	CAD
321400018SB25	18	118	109,71	80	25	35	8	3,3	6	CAD
321400018SB28	18	118	109,71	80	28	35	8	3,3	6	CAD
321400018SB30	18	118	109,71	80	30	35	8	3,3	6	CAD
321400018SB32	18	118	109,71	80	32	35	10	3,3	8	CAD
321400018SB35	18	118	109,71	80	35	35	10	3,3	8	CAD
321400018SB38	18	118	109,71	80	38	35	10	3,3	8	CAD
321400018SB40	18	118	109,71	80	40	35	12	3,3	10	CAD
321400019SB25	19	123,3	115,75	80	25	35	8	3,3	6	CAD
321400019SB28	19	123,3	115,75	80	28	35	8	3,3	6	CAD
321400019SB30	19	123,3	115,75	80	30	35	8	3,3	6	CAD
321400019SB32	19	123,3	115,75	80	32	35	10	3,3	8	CAD
321400019SB35	19	123,3	115,75	80	35	35	10	3,3	8	CAD
321400019SB38	19	123,3	115,75	80	38	35	10	3,3	8	CAD
321400019SB40	19	123,3	115,75	80	40	35	12	3,3	10	CAD
321400019SB42	19	123,3	115,75	80	42	35	12	3,3	10	CAD
321400019SB45	19	123,3	115,75	80	45	35	14	3,8	12	CAD
321400019SB50	19	123,3	115,75	80	50	35	14	3,8	12	CAD
321400020SB25	20	129,7	121,78	80	25	35	8	3,3	6	CAD
321400020SB28	20	129,7	121,78	80	28	35	8	3,3	6	CAD
321400020SB30	20	129,7	121,78	80	30	35	8	3,3	6	CAD
321400020SB32	20	129,7	121,78	80	32	35	10	3,3	8	CAD
321400020SB35	20	129,7	121,78	80	35	35	10	3,3	8	CAD
321400020SB38	20	129,7	121,78	80	38	35	10	3,3	8	CAD
321400020SB40	20	129,7	121,78	80	40	35	12	3,3	10	CAD
321400020SB42	20	129,7	121,78	80	42	35	12	3,3	10	CAD

Kettenräder SB

DIN 8187/ ISO 606 Teilung 3/4" x 7/16" 19,05 x 11,68 mm Rolle 12,07mm,12B-1

^{Kettenräder mit induktiv gehärteten Zähnen (HRC 50)}
^{Mit Fertigbohrung H7, Rauhtiefe 1,6}
^{Nut nach DIN 6885/1, auf Zahnspitze, Nutbreite H9}
^{Zwei Gewinde, einmal auf Nut, einmal um 90° versetzt}

Artikel	Zähne- zahl Z	de	dp	dm	D1 (H7)	A	K (H9)	T2	Gewinde M	CAD DOWNLOAD
321400020SB45	20	129,7	121,78	80	45	35	14	3,8	12	CAD
321400020SB50	20	129,7	121,78	80	50	35	14	3,8	12	CAD
321400021SB28	21	135,4	127,82	90	28	40	8	3,3	6	CAD
321400021SB30	21	135,4	127,82	90	30	40	8	3,3	6	CAD
321400021SB32	21	135,4	127,82	90	32	40	10	3,3	8	CAD
321400021SB35	21	135,4	127,82	90	35	40	10	3,3	8	CAD
321400021SB38	21	135,4	127,82	90	38	40	10	3,3	8	CAD
321400021SB40	21	135,4	127,82	90	40	40	12	3,3	10	CAD
321400021SB42	21	135,4	127,82	90	42	40	12	3,3	10	CAD
321400021SB45	21	135,4	127,82	90	45	40	14	3,8	12	CAD
321400021SB48	21	135,4	127,82	90	48	40	14	3,8	12	CAD
321400021SB50	21	135,4	127,82	90	50	40	14	3,8	12	CAD
321400022SB25	22	142	133,86	70	25	40	8	3,3	6	CAD
321400022SB30	22	142	133,86	80	30	40	8	3,3	6	CAD
321400022SB35	22	142	133,86	90	35	40	10	3,3	8	CAD
321400022SB40	22	142	133,86	90	40	40	12	3,3	10	CAD
321400022SB50	22	142	133,86	90	50	40	14	3,8	12	CAD
321400023SB28	23	147,4	139,9	90	28	40	8	3,3	6	CAD
321400023SB30	23	147,4	139,9	90	30	40	8	3,3	6	CAD
321400023SB32	23	147,4	139,9	90	32	40	10	3,3	8	CAD
321400023SB35	23	147,4	139,9	90	35	40	10	3,3	8	CAD
321400023SB38	23	147,4	139,9	90	38	40	10	3,3	8	CAD
321400023SB40	23	147,4	139,9	90	40	40	12	3,3	10	CAD
321400023SB42	23	147,4	139,9	90	42	40	12	3,3	10	CAD
321400023SB45	23	147,4	139,9	90	45	40	14	3,8	12	CAD
321400023SB48	23	147,4	139,9	90	48	40	14	3,8	12	CAD
321400023SB50	23	147,4	139,9	90	50	40	14	3,8	12	CAD
321400024SB28	24	154,1	145,94	90	28	40	8	3,3	6	CAD
321400024SB30	24	154,1	145,94	90	30	40	8	3,3	6	CAD
321400024SB32	24	154,1	145,94	90	32	40	10	3,3	8	CAD
321400024SB35	24	154,1	145,94	90	35	40	10	3,3	8	CAD
321400024SB38	24	154,1	145,94	90	38	40	10	3,3	8	CAD
321400024SB40	24	154,1	145,94	90	40	40	12	3,3	10	CAD
321400024SB42	24	154,1	145,94	90	42	40	12	3,3	10	CAD
321400024SB45	24	154,1	145,94	90	45	40	14	3,8	12	CAD
321400024SB48	24	154,1	145,94	90	48	40	14	3,8	12	CAD
321400024SB50	24	154,1	145,94	90	50	40	14	3,8	12	CAD
321400025SB28	25	159,5	152	90	28	40	8	3,3	6	CAD
321400025SB30	25	159,5	152	90	30	40	8	3,3	6	CAD
321400025SB32	25	159,5	152	90	32	40	10	3,3	8	CAD
321400025SB35	25	159,5	152	90	35	40	10	3,3	8	CAD
321400025SB38	25	159,5	152	90	38	40	10	3,3	8	CAD
321400025SB40	25	159,5	152	90	40	40	12	3,3	10	CAD
321400025SB42	25	159,5	152	90	42	40	12	3,3	10	CAD
321400025SB45	25	159,5	152	90	45	40	14	3,8	12	CAD
321400025SB48	25	159,5	152	90	48	40	14	3,8	12	CAD
321400025SB50	25	159,5	152	90	50	40	14	3,8	12	CAD
