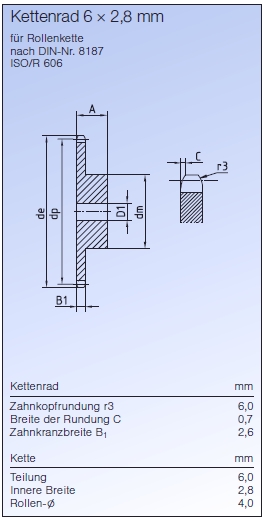

Kettenrad 6 x 2,8 mm
| Artikel | Zähnezahl | de | dp | dm | D1 | A | CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|
| 321-010-008 | 8 | 18 | 15,67 | 9,8 | 5 | 10 | CAD |
| 321-010-009 | 9 | 19,9 | 17,54 | 11,5 | 5 | 10 | CAD |
| 321-010-010 | 10 | 21,7 | 19,42 | 13 | 6 | 10 | CAD |
| 321-010-011 | 11 | 23,6 | 21,3 | 14 | 6 | 10 | CAD |
| 321-010-012 | 12 | 25,4 | 23,18 | 16 | 6 | 10 | CAD |
| 321-010-013 | 13 | 27,3 | 25,05 | 18 | 8 | 10 | CAD |
| 321-010-014 | 14 | 29,2 | 26,96 | 20 | 8 | 10 | CAD |
| 321-010-015 | 15 | 31 | 28,86 | 20 | 8 | 10 | CAD |
| 321-010-016 | 16 | 33 | 30,76 | 20 | 8 | 13 | CAD |
| 321-010-017 | 17 | 35 | 32,65 | 20 | 8 | 13 | CAD |
| 321-010-018 | 18 | 36,9 | 34,55 | 20 | 8 | 13 | CAD |
| 321-010-019 | 19 | 38,8 | 36,44 | 20 | 8 | 13 | CAD |
| 321-010-020 | 20 | 40,7 | 38,34 | 20 | 8 | 13 | CAD |
| 321-010-021 | 21 | 42,6 | 40,25 | 25 | 8 | 13 | CAD |
| 321-010-022 | 22 | 44,5 | 42,16 | 25 | 8 | 13 | CAD |
| 321-010-023 | 23 | 46,4 | 44,06 | 25 | 8 | 13 | CAD |
| 321-010-024 | 24 | 48,3 | 45,96 | 25 | 8 | 13 | CAD |
| 321-010-025 | 25 | 50,2 | 47,87 | 25 | 8 | 13 | CAD |
| 321-010-026 | 26 | 52,1 | 49,76 | 30 | 8 | 15 | CAD |
| 321-010-027 | 27 | 54 | 51,67 | 30 | 8 | 15 | CAD |
| 321-010-028 | 28 | 55,9 | 53,58 | 30 | 8 | 15 | CAD |
| 321-010-029 | 29 | 57,8 | 55,5 | 30 | 8 | 15 | CAD |
| 321-010-030 | 30 | 59,8 | 57,42 | 30 | 8 | 15 | CAD |
| 321-010-031 | 31 | 61,7 | 59,31 | 30 | 8 | 15 | CAD |
| 321-010-032 | 32 | 63,6 | 61,21 | 30 | 8 | 15 | CAD |
| 321-010-033 | 33 | 65,5 | 63,11 | 30 | 8 | 15 | CAD |
| 321-010-034 | 34 | 67,4 | 65,02 | 30 | 8 | 15 | CAD |
| 321-010-035 | 35 | 69,3 | 66,93 | 30 | 8 | 15 | CAD |
| 321-010-036 | 36 | 71,2 | 68,84 | 30 | 8 | 15 | CAD |
| 321-010-037 | 37 | 73,1 | 70,75 | 30 | 8 | 15 | CAD |
| 321-010-038 | 38 | 75 | 72,66 | 30 | 8 | 15 | CAD |
| 321-010-039 | 39 | 76,9 | 74,57 | 30 | 8 | 15 | CAD |
| 321-010-040 | 40 | 78,9 | 76,47 | 30 | 8 | 15 | CAD |

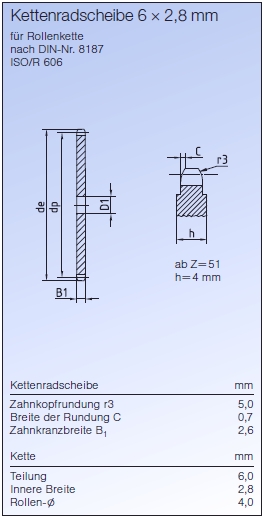

Kettenradscheibe 6 x 2,8 mm
| Artikel | Zähnezahl | de | dp | D1 | CAD DOWNLOAD |
|---|---|---|---|---|---|
| 311-010-008 | 8 | 18 | 15,67 | 5 | CAD |
| 311-010-009 | 9 | 19,9 | 17,54 | 5 | CAD |
| 311-010-010 | 10 | 21,7 | 19,42 | 6 | CAD |
| 311-010-011 | 11 | 23,6 | 21,3 | 6 | CAD |
| 311-010-012 | 12 | 25,4 | 23,18 | 6 | CAD |
| 311-010-013 | 13 | 27,3 | 25,05 | 8 | CAD |
| 311-010-014 | 14 | 29,2 | 26,96 | 8 | CAD |
| 311-010-015 | 15 | 31 | 28,86 | 8 | CAD |
| 311-010-016 | 16 | 33 | 30,76 | 8 | CAD |
| 311-010-017 | 17 | 35 | 32,65 | 8 | CAD |
| 311-010-018 | 18 | 36,9 | 34,55 | 8 | CAD |
| 311-010-019 | 19 | 38,8 | 36,44 | 8 | CAD |
| 311-010-020 | 20 | 40,7 | 38,34 | 8 | CAD |
| 311-010-021 | 21 | 42,6 | 40,25 | 8 | CAD |
| 311-010-022 | 22 | 44,5 | 42,16 | 8 | CAD |
| 311-010-023 | 23 | 46,4 | 44,06 | 8 | CAD |
| 311-010-024 | 24 | 48,3 | 45,96 | 8 | CAD |
| 311-010-025 | 25 | 50,2 | 47,87 | 8 | CAD |
| 311-010-026 | 26 | 52,1 | 49,76 | 8 | CAD |
| 311-010-027 | 27 | 54 | 51,67 | 8 | CAD |
| 311-010-028 | 28 | 55,9 | 53,58 | 8 | CAD |
| 311-010-029 | 29 | 57,8 | 55,5 | 8 | CAD |
| 311-010-030 | 30 | 59,8 | 57,42 | 8 | CAD |
| 311-010-031 | 31 | 61,7 | 59,31 | 8 | CAD |
| 311-010-032 | 32 | 63,6 | 61,21 | 8 | CAD |
| 311-010-033 | 33 | 65,5 | 63,11 | 8 | CAD |
| 311-010-034 | 34 | 67,4 | 65,02 | 8 | CAD |
| 311-010-035 | 35 | 69,3 | 66,93 | 8 | CAD |
| 311-010-036 | 36 | 71,2 | 68,84 | 8 | CAD |
| 311-010-037 | 37 | 73,1 | 70,75 | 8 | CAD |
| 311-010-038 | 38 | 75 | 72,66 | 8 | CAD |
| 311-010-039 | 39 | 76,9 | 74,57 | 8 | CAD |
| 311-010-040 | 40 | 78,9 | 76,47 | 8 | CAD |
| 311-010-041 | 41 | 80,8 | 78,38 | 10 | CAD |
| 311-010-042 | 42 | 82,7 | 80,28 | 10 | CAD |
| 311-010-043 | 43 | 84,7 | 82,19 | 10 | CAD |
| 311-010-044 | 44 | 86,6 | 84,1 | 10 | CAD |
| 311-010-045 | 45 | 88,5 | 86,01 | 10 | CAD |
| 311-010-046 | 46 | 90,4 | 87,92 | 10 | CAD |
| 311-010-047 | 47 | 92,3 | 89,93 | 10 | CAD |
| 311-010-048 | 48 | 94,2 | 91,74 | 10 | CAD |
| 311-010-049 | 49 | 96,1 | 93,64 | 10 | CAD |
| 311-010-050 | 50 | 98,9 | 95,55 | 10 | CAD |
| 311-010-051 | 51 | 99,9 | 97,46 | 12 | CAD |
| 311-010-052 | 52 | 101,8 | 99,37 | 12 | CAD |
| 311-010-053 | 53 | 103,7 | 101,27 | 12 | CAD |
| 311-010-054 | 54 | 105,6 | 103,17 | 12 | CAD |
| 311-010-055 | 55 | 107,6 | 105,08 | 12 | CAD |
| 311-010-056 | 56 | 109,5 | 107 | 12 | CAD |
| 311-010-057 | 57 | 111,4 | 108,93 | 12 | CAD |
| 311-010-058 | 58 | 113,3 | 110,82 | 12 | CAD |
| 311-010-059 | 59 | 115,2 | 112,71 | 12 | CAD |
| 311-010-060 | 60 | 117,1 | 114,62 | 12 | CAD |
| 311-010-062 | 62 | 120,9 | 118,45 | 14 | CAD |
| 311-010-064 | 64 | 124,7 | 122,27 | 14 | CAD |
| 311-010-065 | 65 | 126,6 | 124,18 | 14 | CAD |
| 311-010-066 | 66 | 128,5 | 126,09 | 14 | CAD |
| 311-010-068 | 68 | 132,4 | 129,91 | 14 | CAD |
| 311-010-070 | 70 | 136,2 | 133,73 | 14 | CAD |
| 311-010-072 | 72 | 140 | 137,55 | 16 | CAD |
| 311-010-075 | 75 | 145,7 | 143,28 | 16 | CAD |
| 311-010-076 | 76 | 147,6 | 145,19 | 16 | CAD |
| 311-010-078 | 78 | 151,5 | 149,01 | 16 | CAD |
| 311-010-080 | 80 | 155,3 | 152,82 | 16 | CAD |
| 311-010-085 | 85 | 164,8 | 162,37 | 16 | CAD |
| 311-010-090 | 90 | 174,4 | 171,92 | 16 | CAD |
| 311-010-095 | 95 | 183,9 | 181,47 | 16 | CAD |
| 311-010-100 | 100 | 193,5 | 191,01 | 16 | CAD |
| 311-010-110 | 110 | 212,6 | 210,11 | 16 | CAD |
| 311-010-114 | 114 | 220,2 | 217,75 | 16 | CAD |
| 311-010-120 | 120 | 231,7 | 229,2 | 16 | CAD |
| 311-010-125 | 125 | 241,2 | 238,75 | 16 | CAD |
