Hakon®-Spannsätze Baureihe 150/151

Diese Spannsätze werden in einfachen Antrieben im Bereich der Fördertechnik eingebaut. (Kettenradscheiben, Laufrollen oder Förderbandrollen).
Toleranzen Welle/Bohrung h8/H8

Wirkungsweise:
Diese Spannsätze bestehen aus einem Innenring A und einem Außenring B sowie der Spannutmutter C mit Sicherungsblech D. Nach Anlage der Spannutmutter mit Sicherungsblech, verschieben sich die beiden geschlitzten Kegelringe gegeneinander und werden so an den Berührungsflächen von Nabenteil und Welle verspannt. Die dabei entstehende Flächenpressung erzeugt einen Haltwiderstand, der die axialen und radialen Kraft überträgt.

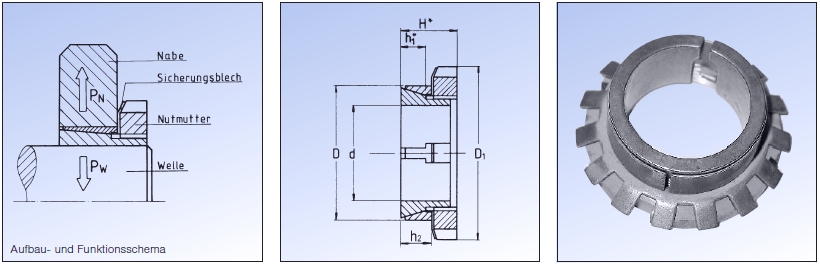

Abmessungen / Technische Daten Baureihe 150

Artikel	d × D	D1	H	h1	h2	Größe M	Md Nm	Mt Nm	Fax kN	PW N/mm²	Pn N/mm²	kg	CAD DOWNLOAD
150-1425	14 × 25	32	16,5	6,5	8,5	M20 × 1	96	64	9	265	148	0,513	CAD
150-1525	15 × 25	32	16,5	6,5	8,5	M20 × 1	79	57	8	206	124	0,477	CAD
150-1625	16 × 25	32	16,5	6,5	8,5	M20 × 1	61	48	6	155	99	0,443	CAD
150-1725	17 × 25	32	16,5	6,5	8,5	M20 × 1	33	43	5	121	82	0,424	CAD
150-1830	18 × 30	38	17	7	8,5	M25 × 1,5	166	116	13	272	163	0,804	CAD
150-1930	19 × 30	38	17	7	8,5	M25 × 1,5	140	98	10	206	130	0,75	CAD
150-2030	20 × 30	38	17	7	8,5	M25 × 1,5	112	86	9	163	109	0,69	CAD
150-2235	22 × 35	45	17	7	8,5	M30 × 1,5	284	163	15	255	160	1,008	CAD
150-2435	24 × 35	45	17	7	8,5	M30 × 1,5	206	125	10	165	113	0,944	CAD
150-2535	25 × 35	45	17	7	8,5	M30 × 1,5	164	95	8	116	83	0,897	CAD
150-2840	28 × 40	52	20	8	10	M35 × 1,5	341	202	14	171	120	1,367	CAD
150-3040	30 × 40	52	20	8	10	M35 × 1,5	226	173	12	128	96	1,168	CAD
150-3245	32 × 45	58	22	9	11	M40 × 1,5	524	348	22	201	143	1,916	CAD
150-3545	35 × 45	58	22	9	11	M40 × 1,5	298	251	14	121	94	1,643	CAD
150-3850	38 × 50	65	23	9	11	M45 × 1,5	577	362	19	148	112	2,257	CAD
150-4050	40 × 50	65	23	9	11	M45 × 1,5	379	296	15	109	87	2,281	CAD
150-4255	42 × 55	70	25,5	10	11	M50 × 1,5	833	532	25	160	122	3,081	CAD
150-4555	45 × 55	70	25,5	10	11	M50 × 1,5	469	387	17	101	83	2,669	CAD
150-4860	48 × 60	75	25,5	10	11	M55 × 2	797	609	25	140	112	2,975	CAD
150-5060	50 × 60	75	25,5	10	11	M55 × 2	495	439	18	93	78	2,814	CAD
150-5565	55 × 65	80	28,5	12	14	M60 × 2	592	545	20	80	67	3,319	CAD
150-6070	60 × 70	85	29,5	12	14	M65 × 2	697	792	26	97	83	3,848	CAD

151

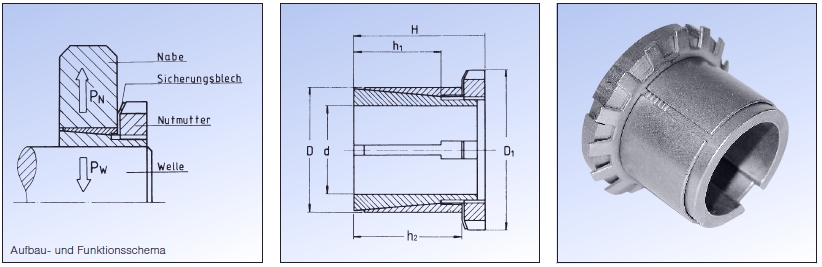

Abmessungen / Technische Daten Baureihe 151

Artikel	d × D	D1	H	h1	h2	Größe M	Md Nm	Mt Nm	Fax kN	PW N/mm²	Pn N/mm²	kg	CAD DOWNLOAD
151-1425	14 × 25	32	29	17	21	M20 × 1	100	120	17	226	126	0,814	CAD
151-1525	15 × 25	32	29	17	21	M20 × 1	90	100	15	174	105	0,764	CAD
151-1625	16 × 25	32	29	17	21	M20 × 1	70	85	12	116	74	0,716	CAD
151-1725	17 × 25	32	31	20	20	M20 × 1	60	60	9	67	46	0,667	CAD
151-1830	18 × 30	38	31	18	22	M25 × 1,5	190	200	25	230	138	1,193	CAD
151-1930	19 × 30	38	31	18	22	M25 × 1,5	150	170	20	184	116	1,153	CAD
151-2030	20 × 30	38	31	18	22	M25 × 1,5	110	150	15	140	93	1,078	CAD
151-2235	22 × 35	45	35	22	25	M30 × 1,5	290	350	32	221	139	1,771	CAD
151-2435	24 × 35	45	35	22	25	M30 × 1,5	230	290	26	147	101	1,58	CAD
151-2535	25 × 35	45	35	22	25	M30 × 1,5	170	210	19	112	80	1,497	CAD
151-2840	28 × 40	52	35	22	25	M35 × 1,5	390	460	38	180	126	2,111	CAD
151-3040	30 × 40	52	35	22	25	M35 × 1,5	240	310	24	111	83	1,918	CAD
151-3245	32 × 45	58	42	28	31	M40 × 1,5	520	690	45	184	131	3,075	CAD
151-3545	35 × 45	58	42	28	31	M40 × 1,5	320	460	30	96	74	2,615	CAD
151-3850	38 × 50	65	44	28	32	M45 × 1,5	660	850	45	152	116	3,663	CAD
151-4050	40 × 50	65	44	28	32	M45 × 1,5	440	650	36	95	76	3,248	CAD
151-4255	42 × 55	70	45	28	32	M50 × 1,5	850	1150	58	180	137	4,428	CAD
151-4555	45 × 55	70	45	28	32	M50 × 1,5	550	780	40	95	77	3,746	CAD
151-4860	48 × 60	75	46	28	32	M55 × 2	850	1250	55	137	109	4,762	CAD
151-5060	50 × 60	75	46	28	32	M55 × 2	660	850	43	82	68	4,193	CAD
151-5565	55 × 65	80	47	28	32	M60 × 2	650	950	40	81	69	4,606	CAD
151-6070	60 × 70	85	52	28	36	M65 × 2	950	1400	51	81	70	5,541	CAD
