Hakon®-Spannsätze Baureihe 160 Wellenkupplungen

Anwendungsbereich:
Dieser Spannsatz dient zur Verbindung zweier koaxialer Wellen ohne Winkel- oder Parallelversatz. Der gängige Wellendurchmesser liegt zwischen 15 - 40 mm.
Toleranzen Welle/Bohrung h8/H8

Wirkungsweise:
Die Wellenkupplung der Baureihe 160 besteht aus zwei ungeschlitzten Aussenringen und einem geschlitzten Innenring. Die Kupplung kann ohne zusätzlichen Aufwand montiert werden.

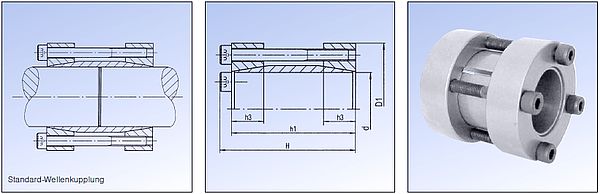

Abmessungen / Technische Daten

Artikel	d × D	H	h1	h3	Größe M	Md Nm	Mt Nm	Fax kN	PW N/mm²	kg	CAD DOWNLOAD
160-1445	14 × 45	56	50	15	M6 × 45	17	130	19	308	0,41	CAD
160-1545	15 × 45	56	50	15	M6 × 45	17	140	19	287	0,41	CAD
160-1645	16 × 45	56	50	15	M6 × 45	17	160	20	269	0,4	CAD
160-1745	17 × 45	56	50	15	M6 × 45	17	170	20	253	0,36	CAD
160-1850	18 × 50	56	50	15	M6 × 45	17	180	20	239	0,49	CAD
160-1950	19 × 50	56	50	15	M6 × 45	17	190	20	227	0,48	CAD
160-2050	20 × 50	56	50	15	M6 × 45	17	200	20	215	0,48	CAD
160-2255	22 × 55	66	60	18	M6 × 55	17	330	30	245	0,7	CAD
160-2455	24 × 55	66	60	18	M6 × 55	17	360	30	224	0,66	CAD
160-2555	25 × 55	66	60	18	M6 × 55	17	380	30	215	0,62	CAD
160-2660	26 × 60	66	60	18	M6 × 55	17	390	30	207	0,85	CAD
160-2860	28 × 60	66	60	18	M6 × 55	17	420	30	192	0,79	CAD
160-3060	30 × 60	66	60	18	M6 × 55	17	450	30	179	0,72	CAD
160-3275	32 × 75	83	75	20	M8 × 65	41	540	34	183	1,44	CAD
160-3575	35 × 75	83	75	20	M8 × 65	41	590	34	167	1,5	CAD
160-3875	38 × 75	83	75	20	M8 × 65	41	640	34	154	1,25	CAD
160-4075	40 × 75	83	75	20	M8 × 70	41	670	34	146	1,34	CAD
160-4285	42 × 85	93	85	22	M8 × 75	41	1100	52	190	1,89	CAD
160-4585	45 × 85	93	85	22	M8 × 75	41	1200	53	177	1,96	CAD
160-4890	48 × 90	93	85	22	M8 × 75	41	1300	54	168	2,2	CAD
160-5090	50 × 90	93	85	22	M8 × 75	41	1350	54	159	1,88	CAD
160-5595	55 × 95	93	85	22	M8 × 75	41	1900	69	193	2,29	CAD
160-60100	60 × 100	93	85	22	M8 × 75	41	2100	70	177	2,44	CAD
160-65110	65 × 110	93	85	22	M8 × 75	41	2350	72	163	2,65	CAD
160-68115	68 × 115	110	100	35	M10 × 80	83	2850	84	119	4	CAD
160-70115	70 × 115	110	100	35	M10 × 80	83	3150	90	116	4,1	CAD
160-75120	75 × 120	110	100	35	M10 × 80	83	3400	91	108	4,28	CAD
160-80125	80 × 125	110	100	35	M10 × 80	83	4900	123	135	4,49	CAD
160-85130	85 × 130	110	100	35	M10 × 80	83	5250	124	127	4,86	CAD
160-90135	90 × 135	110	100	35	M10 × 80	83	5530	123	120	5,05	CAD
160-100155	100 × 155	132	120	40	M12 × 110	143	8500	170	136	8	CAD
160-110170	110 × 170	132	120	40	M12 × 110	84	9600	175	109	9,1	CAD
