Hakon®-Spannsätze Baureihe 136

Anwendungsbereich:

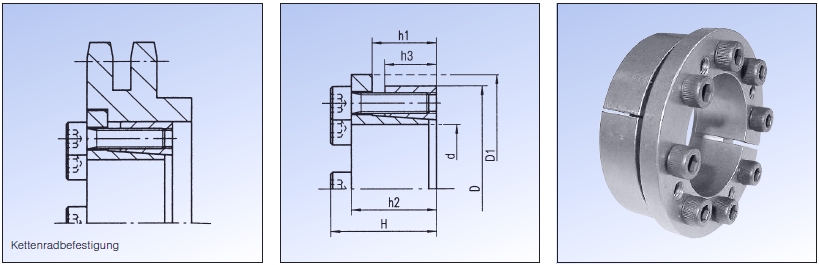

Diese Spannsätze werden oft in Kettenrädern, Kurvenscheiben, Zahnrädern und Laufrädern montiert, die eine kurze Baulänge besitzen und keine Zentrierung zulassen.
Toleranz Welle/Bohrung h8/H8

Wirkungsweise:
Die Baureihe 136 hat einen Anschlagflansch mit dem die Nabe axial festgelegt wird. Hierdurch wird eine schnelle Montage ermöglicht und verhindert, dass die vorgesehene Nabenposition beim Anziehen der Spannschrauben verschoben wird.

Abmessungen / Technische Daten

Artikel	d × D	D1	H	h1	h2	h3	Anzahl Stück	Größe M	Md Nm	Mt Nm	Fax kN	PW N/mm²	Pn N/mm²	kg	CAD DOWNLOAD
136-1428	14 × 28	32	25	17	21	14	4	M4 × 14	5	68	10	141	71	0,07	CAD
136-1528	15 × 28	32	25	17	21	14	4	M4 × 14	5	73	10	132	71	0,06	CAD
136-1632	16 × 32	37	26	18	22	14	4	M4 × 14	5	78	10	124	62	0,09	CAD
136-1847	18 × 47	53	34	22	28	17	6	M6 × 25	17	297	33	308	118	0,34	CAD
136-1947	19 × 47	53	34	22	28	17	6	M6 × 25	17	314	33	291	118	0,32	CAD
136-2047	20 × 47	53	34	22	28	17	6	M6 × 25	17	330	33	277	118	0,3	CAD
136-2247	22 × 47	53	34	22	28	17	6	M6 × 25	17	363	33	252	118	0,27	CAD
136-2450	24 × 50	56	34	22	28	17	6	M6 × 25	17	396	33	231	111	0,31	CAD
136-2550	25 × 50	56	34	22	28	17	6	M6 × 25	17	413	33	221	111	0,3	CAD
136-2855	28 × 55	61,4	34	22	28	17	6	M6 × 25	17	462	33	198	101	0,36	CAD
136-3055	30 × 55	61,4	34	22	28	17	6	M6 × 25	17	495	33	185	101	0,34	CAD
136-3260	32 × 60	67	34	22	28	17	8	M6 × 25	17	704	44	231	123	0,42	CAD
136-3560	35 × 60	67	34	22	28	17	8	M6 × 25	17	770	44	211	123	0,39	CAD
136-3865	38 × 65	72	34	22	28	17	8	M6 × 25	17	836	44	194	114	0,45	CAD
136-4065	40 × 65	72	34	22	28	17	8	M6 × 25	17	880	44	185	114	0,43	CAD
136-4275	42 × 75	84	41,5	24	33,5	20	8	M8 × 25	41	1671	80	270	151	0,78	CAD
136-4575	45 × 75	84	41,5	24	33,5	20	8	M8 × 25	41	1791	80	252	151	0,74	CAD
136-4880	48 × 80	89	41,5	24	33,5	20	8	M8 × 25	41	1910	80	236	142	0,82	CAD
136-5080	50 × 80	89	41,5	24	33,5	20	8	M8 × 25	41	1990	80	227	142	0,76	CAD
136-5585	55 × 85	94	41,5	24	33,5	20	8	M8 × 25	41	2189	80	206	134	0,86	CAD
136-6090	60 × 90	99	41,5	24	33,5	20	8	M8 × 25	41	2388	80	189	126	0,93	CAD
136-6595	65 × 95	104	41,5	24	33,5	20	8	M8 × 25	41	2587	80	175	119	0,97	CAD
136-70110	70 × 110	119	50	30	40	24	8	M10 × 30	83	4511	129	219	139	1,72	CAD
136-75115	75 × 115	124	50	30	40	24	8	M10 × 30	83	4834	129	204	133	1,82	CAD
136-80120	80 × 120	129	50	30	40	24	8	M10 × 30	83	5156	129	191	128	1,9	CAD
136-85125	85 × 125	134	50	30	40	24	10	M10 × 30	83	6848	161	225	153	1,97	CAD
136-90130	90 × 130	139	50	30	40	24	10	M10 × 30	83	7250	161	213	147	2,1	CAD
136-95135	95 × 135	144	50	30	40	24	10	M10 × 30	83	7653	161	202	142	2,3	CAD
136-100145	100 × 145	154	56	31	44	26	8	M12 × 30	145	9382	188	206	142	2,8	CAD
136-110155	110 × 155	164	56	31	44	26	8	M12 × 30	145	10321	188	187	133	3,02	CAD
136-120165	120 × 165	174	56	31	44	26	9	M12 × 30	145	12666	211	193	140	3,28	CAD
136-130180	130 × 180	189	64	39	52	34	12	M12 × 30	145	18296	281	182	131	4,6	CAD
136-140190	140 × 190	199	68	39	54	34	9	M14 × 40	230	20091	287	172	127	4,98	CAD
136-150200	150 × 200	209	68	39	54	34	10	M14 × 40	230	23918	319	178	134	5,2	CAD
136-160210	160 × 210	219	68	39	54	34	12	M14 × 40	230	30615	383	201	153	5,6	CAD
136-170225	170 × 225	234	78	49	64	44	12	M14 × 40	230	32529	383	146	110	7,7	CAD
136-180235	180 × 235	244	78	49	64	44	12	M14 × 40	230	34442	383	138	106	8,5	CAD
136-190250	190 × 250	259	78	49	64	44	15	M14 × 40	230	45445	478	163	124	9,5	CAD
136-200260	200 × 260	269	78	49	64	44	15	M14 × 40	230	47836	478	155	119	9,6	CAD
