Hakon®-Spannsätze Baureihe 110

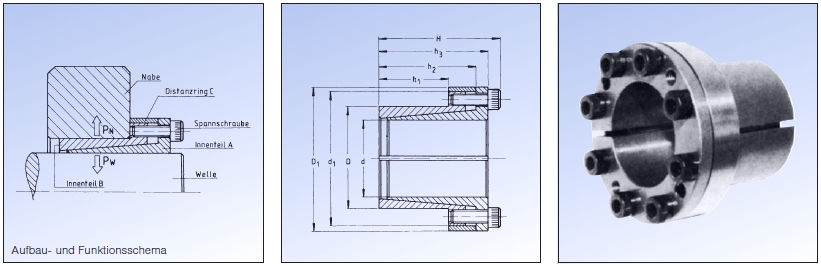

Aufbau und Wirkungsweise:
Die Spannsätze bestehen aus dem jeweils geschlitzten, konischen Innenring
A und Außenring B und dem Distanzring C. Die beiden Kegelringe mit Bund sind durch Spannschrauben verbunden. Mit leichtem Handanzug der Spannschrauben bringt man den Innenringbund und den Distanzring C an der Nabenstirnseite zur Anlage. Damit wird eine genau fixierte axiale Position des Nabenteils erreicht. Sie verändert sich auch nicht bei weiterem Anzug der Spannschrauben. Welle und Nabenteil verspannen sich zentrisch durch Verschieben des Außenrings B.
Die übertragbaren axialen und radialen Kräfte sind von der Schraubenvorspannung, dem Haftwiderstand und dem Winkel (ß) abhängig. Wird
der Spannsatz entgegen der normalen Einbauart ohne den Distanzring
eingesetzt, können höhere Drehmomente übertragen werden, die wir Ihnen
auf Anfrage gerne mitteilen.

Diese Spannsätze sind besonders geeignet für Naben aus Kunststoff, Alu-Legierungen und Gußwerkstoffe, die eine geringe Streckgrenze haben. Umgekehrt ist der Einsatz in Bauteilen aus Stahl mit geringen Außendurchmessern möglich. Selbstzentrierend
Toleranzen Welle/Bohrung h8/H8
Durchmesser < 20 und > 100 auf Anfrage

Abmessungen / Technische Daten

Artikel	d × D	d1	D1	h1	h2	h3	H	Anzahl Stück	Größe M	Md Nm	Mt Nm	Fax kN	PW N/mm²	Pn N/mm²	kg	CAD DOWNLOAD
110-0614	6 × 14	23	25	9	18,5	21,5	24,5	4	M3 × 12	2	15	5	243	104	0,03	CAD
110-0815	8 × 15	24	27	12	21	24	28	3	M4 × 12	5	29	7	192	102	0,051	CAD
110-0916	9 × 16	26,5	29	14	23	26	30	4	M4 × 12	5	43	10	195	110	0,056	CAD
110-1016	10 × 16	26,5	29	14	23	26	30	4	M4 × 12	5	48	10	178	110	0,058	CAD
110-1118	11 × 18	28,5	32	14	23	26	30	4	M4 × 12	5	53	10	160	98	0,062	CAD
110-1218	12 × 18	28,5	32	14	23	26	30	4	M4 × 12	5	58	10	146	98	0,068	CAD
110-1423	14 × 23	33,5	38	14	23	26	30	4	M4 × 12	5	68	10	146	76	0,103	CAD
110-1524	15 × 24	40,5	44	16	29	36	42	4	M6 × 18	15	145	19	205	128	0,213	CAD
110-1624	16 × 24	40,5	44	16	29	36	42	4	M6 × 18	15	154	19	192	128	0,265	CAD
110-1725	17 × 25	42,7	45	16	29	36	42	4	M6 × 18	15	164	19	181	123	0,3	CAD
110-1826	18 × 26	43,7	47	18	31	38	44	4	M6 × 18	17	197	22	172	119	0,225	CAD
110-1927	19 × 27	44,7	48	18	31	38	44	4	M6 × 18	17	208	22	163	115	0,232	CAD
110-2028	20 × 28	44,7	49	18	31	38	44	4	M6 × 18	17	219	22	155	111	0,238	CAD
110-2232	22 × 32	49,7	54	25	38	45	51	4	M6 × 18	17	241	22	101	70	0,323	CAD
110-2434	24 × 34	51,7	56	25	38	45	51	4	M6 × 18	17	263	22	93	66	0,339	CAD
110-2534	25 × 34	51,7	56	25	38	45	51	4	M6 × 18	17	274	22	89	66	0,328	CAD
110-2839	28 × 39	56,7	61	25	38	45	51	6	M6 × 18	17	460	33	119	86	0,405	CAD
110-3041	30 × 41	57,7	62	25	38	45	51	6	M6 × 18	17	492	33	111	82	0,408	CAD
110-3243	32 × 43	59,7	65	25	38	45	51	8	M6 × 18	17	700	44	139	104	0,453	CAD
110-3547	35 × 47	64,7	69	30	43	50	56	8	M6 × 18	17	766	44	106	79	0,533	CAD
110-3850	38 × 50	67,7	72	30	43	50	56	8	M6 × 18	17	832	44	98	74	0,57	CAD
110-4053	40 × 53	70,7	75	30	43	50	56	8	M6 × 18	17	875	44	93	70	0,681	CAD
110-4255	42 × 55	73,7	78	32	49	57	65	8	M8 × 22	41	1663	79	150	115	0,811	CAD
110-4559	45 × 59	80	85	40	57	65	73	8	M8 × 22	41	1781	79	112	85	1,03	CAD
110-4862	48 × 62	83	87	45	62	70	78	8	M8 × 22	41	1900	79	93	72	1,08	CAD
110-5065	50 × 65	86	92	45	62	70	78	10	M8 × 22	41	2474	99	112	86	1,26	CAD
110-5571	55 × 71	93	98	50	67	75	83	10	M8 × 22	41	2721	99	92	71	1,47	CAD
110-6077	60 × 77	99	104	50	67	75	83	10	M8 × 22	41	2969	99	84	65	1,6	CAD
110-6584	65 × 84	106	111	50	67	75	83	10	M8 × 22	41	3216	99	78	60	1,89	CAD
110-7090	70 × 90	113	119	60	80	91	101	10	M10 × 25	83	5609	160	97	76	2,665	CAD
110-7595	75 × 95	121	126	60	80	91	101	10	M10 × 25	83	6010	160	91	72	2,9	CAD
110-80100	80 × 100	126	131	65	85	96	106	12	M10 × 25	83	7693	192	94	75	3,2	CAD
110-85106	85 × 106	132	137	65	85	96	106	12	M10 × 25	83	8174	192	89	71	3,5	CAD
110-90112	90 × 112	138.0	143	65	85	96	106	15	M10 × 25	83	10818	240	105	84	3,9	CAD
110-95120	95 × 120	147,9	153	65	85	96	106	15	M10 × 25	83	11419	240	99	78	4,4	CAD
110-100125	100 × 125	156,2	162	65	89	102	114	12	M12 × 35	145	13999	280	102	81	5,4	CAD
110-110140	110 × 140	169	174	70	94	107	119	12	M12 × 35	145	15399	280	93	73	6,8	CAD
110-120155	120 × 155	188	198	90	115	128	140	12	M12 × 35	145	16799	280	66	51	9,9	CAD
110-130165	130 × 165	198	208	90	115	128	140	16	M12 × 35	145	24265	373	81	64	9,5	CAD
