Kegelräder Übersetzung 1:3
| Artikel | Modul | Z | de | dp | A | F | Dn | D1 | dm | L | S | Lm | CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 420-015-316A | 1,5 | 16 | 26,82 | 24 | 24 | 12 | 20 | 10 | 48,42 | 23 | 1 | 11,7 | CAD |
| 420-015-348A | 1,5 | 48 | 72,95 | 72 | 20 | 12 | 50 | 12 | 27,27 | 17 | 3 | 10 | CAD |
| 420-020-316A | 2 | 16 | 35,8 | 32 | 28,5 | 15 | 26 | 12 | 61,76 | 27 | 1,5 | 12,4 | CAD |
| 420-020-348A | 2 | 48 | 97,26 | 96 | 23 | 15 | 60 | 15 | 32,9 | 19 | 4 | 10 | CAD |
| 420-025-316A | 2,5 | 16 | 44,74 | 40 | 32 | 18 | 32 | 12 | 74,41 | 30 | 1,5 | 13 | CAD |
| 420-025-348A | 2,5 | 48 | 121,58 | 120 | 26 | 18 | 70 | 20 | 38,6 | 21 | 5 | 10 | CAD |
| 420-030-316A | 3 | 16 | 53,69 | 48 | 32 | 18 | 40 | 15 | 86,25 | 30 | 2 | 12,1 | CAD |
| 420-030-348A | 3 | 48 | 145,9 | 144 | 29 | 18 | 80 | 20 | 45,2 | 23 | 6 | 10 | CAD |
| 420-035-316A | 3,5 | 16 | 62,64 | 56 | 38 | 22 | 48 | 15 | 100,29 | 35,5 | 2,5 | 15 | CAD |
| 420-035-348A | 3,5 | 48 | 170,21 | 168 | 31 | 22 | 90 | 20 | 49,48 | 24 | 7 | 10 | CAD |
| 420-040-316A | 4 | 16 | 71,59 | 64 | 41,5 | 25 | 55 | 20 | 112,73 | 38,5 | 3 | 15,2 | CAD |
| 420-040-348A | 4 | 48 | 194,53 | 192 | 33 | 25 | 100 | 20 | 54,2 | 25 | 8 | 10 | CAD |
| 420-045-316A | 4,5 | 16 | 80,53 | 72 | 53 | 28 | 60 | 20 | 133,27 | 50 | 3 | 23,4 | CAD |
| 420-045-348A | 4,5 | 48 | 218,84 | 216 | 49 | 28 | 100 | 20 | 72,93 | 40 | 9 | 18 | CAD |
| 420-050-316A | 5 | 16 | 89,48 | 80 | 60 | 35 | 60 | 20 | 145,61 | 57 | 3 | 22,5 | CAD |
| 420-050-348A | 5 | 48 | 243,16 | 240 | 50 | 35 | 150 | 20 | 75,45 | 40 | 10 | 20 | CAD |

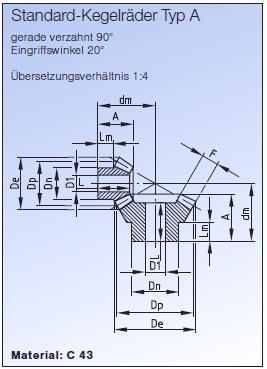

Kegelräder Übersetzung 1:4
| Artikel | Modul | Z | de | dp | A | F | Dn | D1 | dm | L | S | Lm | CAD DOWNLOAD |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 420-015-416A | 1,5 | 16 | 26,91 | 24 | 25 | 12 | 18 | 10 | 61,02 | 24 | 1 | 12,2 | CAD |
| 420-015-464A | 1,5 | 64 | 96,73 | 96 | 22 | 12 | 70 | 15 | 30,53 | 19 | 3 | 10 | CAD |
| 420-020-416A | 2 | 16 | 35,88 | 32 | 24 | 15 | 25 | 12 | 73,07 | 23 | 1 | 8,2 | CAD |
| 420-020-464A | 2 | 64 | 128,97 | 128 | 24 | 15 | 80 | 20 | 35,79 | 20 | 4 | 10 | CAD |
| 420-025-416A | 2,5 | 16 | 44,85 | 40 | 30,5 | 18 | 30 | 12 | 92,49 | 29 | 1,5 | 11,7 | CAD |
| 420-025-464A | 2,5 | 64 | 161,21 | 160 | 29 | 18 | 90 | 20 | 42,77 | 24 | 5 | 10 | CAD |
| 420-030-416A | 3 | 16 | 53,82 | 48 | 34 | 22 | 40 | 15 | 108,05 | 32 | 2 | 11 | CAD |
| 420-030-464A | 3 | 64 | 193,45 | 192 | 30 | 22 | 100 | 20 | 46,41 | 24 | 6 | 10 | CAD |
| 420-035-416A | 3,5 | 16 | 62,8 | 56 | 45 | 25 | 48 | 15 | 132,13 | 43 | 2 | 19,1 | CAD |
| 420-035-464A | 3,5 | 64 | 225,7 | 224 | 50 | 25 | 100 | 20 | 69,32 | 43 | 7 | 22 | CAD |
| 420-040-416A | 4 | 16 | 71,76 | 64 | 50 | 30 | 50 | 20 | 148,21 | 48 | 2 | 18,5 | CAD |
| 420-040-464A | 4 | 64 | 257,94 | 256 | 50 | 30 | 120 | 20 | 71,72 | 42 | 8 | 20 | CAD |
| 420-045-416A | 4,5 | 16 | 80,73 | 72 | 53 | 32 | 55 | 20 | 165,08 | 50,5 | 2,5 | 19 | CAD |
| 420-045-464A | 4,5 | 64 | 290,18 | 288 | 53 | 32 | 130 | 20 | 77,83 | 44 | 9 | 23 | CAD |
| 420-050-416A | 5 | 16 | 89,7 | 80 | 58 | 35 | 60 | 20 | 183,06 | 55,5 | 2,5 | 20,6 | CAD |
| 420-050-464A | 5 | 64 | 322,42 | 320 | 58 | 35 | 150 | 20 | 85,65 | 48 | 10 | 25 | CAD |
