ROSTA Spannelemente

Kettengleitersatz Satz Typ P

Art.-Nr. Typ Rollenkette
DIN 8187
W L X Y Z Anzieh-
moment
Nm
Einstell-
bereich R
Spann
element
SE/SEF
Gew. in kg CAD
DOWNLOAD

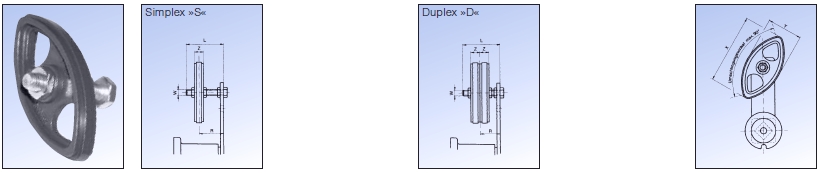

Simplex »S«
06 550 001 P3/8"-8S ISO 06 B-1 M8 45 74 37 10,2 11 19 - 34 11 0,05 CAD
06 550 002 P1/2"-10S ISO 08 B-1 M10 55 96 48 13,9 20 23 - 41 15,18 0,1 CAD
06 550 003 P5/8"-10S ISO 10 B-1 M10 55 126 63 16,6 20 24 - 39 18 0,12 CAD
06 550 004 P3/4"-12S ISO 12 B-1 M12 80 148 72 19,5 35 30 - 61 27 0,18 CAD
Duplex »D«
06 560 001 P3/8"-8D ISO 06 B-2 M8 45 74 37 10,2 11 25 - 30 11 0,07 CAD
06 560 002 P1/2"-10D ISO 08 B-2 M10 55 96 48 13,9 20 30 - 34 15,18 0,12 CAD
06 560 003 P5/8"-10D ISO 10 B-2 M10 70 126 63 16,6 20 34 - 46 18 0,17 CAD
06 560 004 P3/4"-12D ISO 12 B-2 M12 80 148 72 19,5 35 40 - 52 27 0,26 CAD

Spannrolle Typ R

Art.-Nr. Typ Drehzahl
max./min.
Riemen-
breite
A B C D E max. F Anzieh-
moment
Nm
Spann-
element
SE/SEF
Gew. in kg
06 580 001 R 11 8000 30 30 35 2 14 5 M8 20 11 0,08
06 580 002 R 15,R 18 8000 40 40 45 6 16 7 M10 20,18 15 0,17
06 580 003 R 27 6000 55 60 60 8 17 8 M12 35 27 0,4
06 580 004 R 38 5000 85 80 90 8 25 10 M20 160 38 1,15
06 580 005 R 45 4500 130 90 135 10 27 12 M20 160 45 1,75
