ROSTA Spannelemente

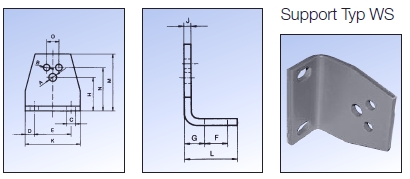

Art.-Nr.	Typ	passend zu SE-	A	B	C	D	E	F	G	H	J	K	L	M	N	O	Gew. in kg	CAD DOWNLOAD
06 590 001	WS 11	11	6,5	5,5	7	7,5	30	13	11,5	27	4	45	30	46	35	10	0,08	CAD
06 590 002	WS 15	15	8,5	6,5	7	7,5	40	13	13,5	34	5	55	32	58	44	12	0,15	CAD
06 590 003	WS 18	18	10,5	8,5	9,5	10	50	15,5	16,5	43	6	70	38	74	55	20	0,28	CAD
06 590 004	WS 27	27	12,5	10,5	11,5	12,5	65	21,5	21	57	8	90	52	98	75	25	0,7	CAD
06 590 005	WS 38	38	16,5	12,5	14	15,5	80	24	21	66	8	110	55	116	85	35	0,9	CAD
06 590 006	WS 45	45	20,5	12,5	18	20	100	30	26	80	10	140	66	140	110	40	1,8	CAD

Spannrad Typ N

Art.-Nr.	Typ	Rollenkette DIN 8187	Zähnezahl	A	B	C	D	Gew. in kg
06500001	N3/8"-10	lS006B	15	10	5,3	9	45,81	0,06
06500002	N1/2"-10	ISO08B	15	10	7,2	9	61,08	0,15
06500003	N1/2"-12	ISO08B	15	12	72	12	61,08	0,15
06500004	N5/8"-12	ISO10B	15	12	9,1	12	76,36	0,27
06500005	N5/8"-20	ISO10B	15	20	9,1	15	76,36	0,29
06500006	N3/4"-12	ISO12B	15	12	11,1	12	91,63	0,47
06500007	N3/4"-20	ISO12B	15	20	11,1	15	91,63	0,47
06500008	N1"-20	ISO16B	13	20	16,1	15	106,14	0,88
06500009	N11/4"-20	ISO20B	13	20	18,5	15	132,67	1,60
06500010	N11/2"-20	ISO24B	11	20	24,1	15	135,23	1,93

Art.-Nr.	Typ	Rollenkette DlN 8187	A	B	C	D	Gew. in kg	CAD DOWNLOAD
06 540 001	P3/8"	06 B	8	10,2	37	74	0,02	CAD
06 540 002	P1/2"	08 B	10	13,9	48	96	0,03	CAD
06 540 003	P5/8"	10 B	10	16,6	63	126	0,05	CAD
06 540 004	P3/4"	12 B	12	19,5	72	148	0,07	CAD
